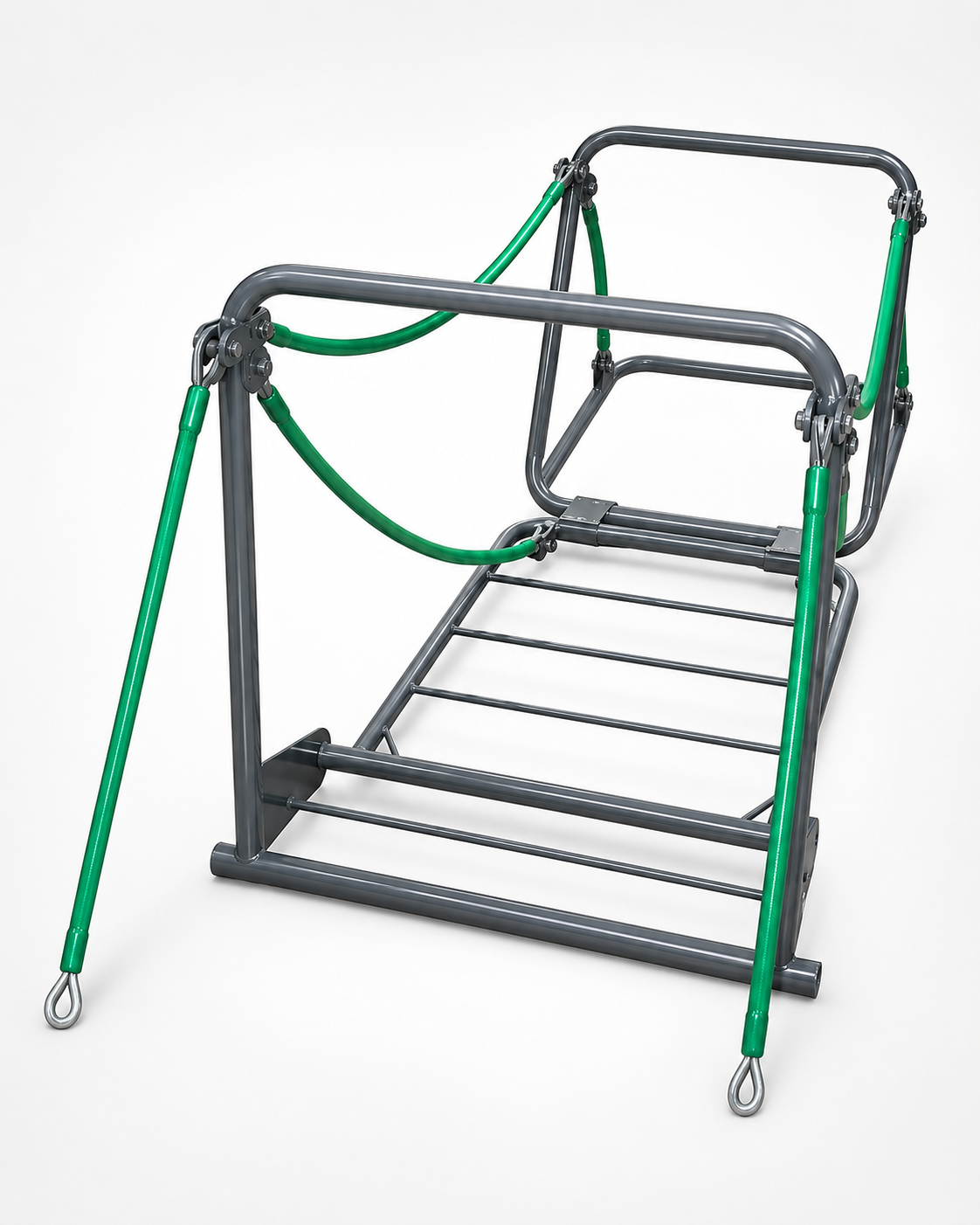

入口金具
鋼管 34ｘ2.3
鋼管 27.2ｘ2.3
ワイヤーロープ 8-9mm
PRODUCT / VERTICAL RESCUE CHUTE
垂直式救助袋
限られた空間で、垂直方向の避難を支える。
垂直式救助袋は、建物外壁に沿って垂直方向の避難経路を確保する救助袋です。
建物条件、設置場所、避難計画、既存設備の状況に応じて仕様を確認し、製作・設置を行います。
垂直式救助袋は、学校、施設、共同住宅、事業所などの建物において、非常時の避難経路を確保するために設置される避難設備です。
株式会社タカオカの救助袋は、すべて受注生産品です。建物の構造、設置階、開口部の寸法、避難空地、既存設備の状況などにより仕様が異なるため、既製品としての販売は行っておりません。
設置、取替、図面作成、見積については、取扱販売店または消防設備業者へご相談ください。
COMPONENTS
主な構成部品
垂直式救助袋は、袋本体のほか、入口金具、取付金具、格納箱などで構成されます。
屋外に設置する場合は、設置条件に応じて縞台や格納箱用防水カバーが必要となる場合があります。
主要部品
取付金具
アングル 50x50x6t
鋼管 51x7t
平鋼 9ｔ
収納・保管
格納箱
鋼板 1mm厚 クリーム色
屋外用部品
縞台
アングル 50ｘ50ｘ4ｔ
縞鋼板 3.2ｔ
格納箱用防水カバー
ターポリン帆布製 グレー色
金具・付属部品
使用表示板
構成部品の材質・寸法・鋼材仕様は、設置条件や仕様により異なります。詳細は図面作成・見積時に確認のうえご案内いたします。
CERTIFICATION / MODEL
認定・型式情報
| 認定区分 | 一般財団法人 日本消防設備安全センター 認定品 |
|---|---|
| 種別 | 垂直式救助袋 |
| 認定番号 | ふV-008-4号 |
| 型式記号 | 垂ヘルパーⅡ型－４ |
| 認定日 | 平成13年10月31日 |
| 備考 | 製品仕様・製造時期により、認定番号・型式記号が異なる場合があります。正式な確認は、取扱販売店または消防設備業者を通じてご確認ください。 |
TECHNICAL SPECIFICATION
技術仕様書について
入口金具、格納箱、防水カバー、取付金具、鋼材・材質などの詳細は、技術資料ページでご確認いただけます。
救助袋はすべて受注生産品です。建物条件、設置場所、避難計画、既存設備の状況などに応じて仕様が異なるため、既製品としての販売は行っておりません。
CHECK POINTS
確認ポイント
製品選定・更新検討時には、用途・仕様・取扱条件を確認してください。
01
建物条件・避難空地
設置階、開口部、降下空間、避難空地、降着面との高さなどを確認します。
02
型式・認定証票
既存設備の型式、認定番号、製造時期、設置条件を確認します。
03
点検結果・劣化状態
本体布、縫製部、金具、格納状態、点検時の指摘事項を確認します。
DOCUMENTS
関連資料
この製品に関連する仕様書・確認資料を表示します。
受注生産・相談先資料
よくあるお問い合わせ資料
救助袋・避難器具・関連取扱商品に関するよくあるお問い合わせを整理した資料です。直接販売、見積、図面作成、取替、ロープはしごの扱いなどを掲載しています。
詳細を見る →
受注生産・相談先資料
救助袋 受注生産・販売店経由のご案内
救助袋がすべて受注生産品であること、既製品販売を行っていないこと、購入・見積・施工・取替は販売店または消防設備業者へ相談することを整理した資料です。
詳細を見る →
取替・点検資料
救助袋 点検・取扱時の確認ポイント
救助袋の点検時に確認すべき主な項目を整理した資料です。本体布、滑降布、縫製部、ベルト、金具、格納箱、表示板などの確認ポイントを掲載しています。
詳細を見る →
取替・点検資料
救助袋 取替確認資料
既存救助袋の取替検討時に確認すべき項目を整理した資料です。認定証票、下部出口と降着面との距離、本体布の劣化・収縮、点検結果、受注生産品であることなどを掲載しています。
詳細を見る →
株式会社タカオカは、救助袋・避難器具・消防関連器具の卸販売会社です。一般のお客様への直接販売、直接見積、図面作成、設置工事、取替工事は行っておりません。救助袋本体、防水カバー、表示板などの購入、見積、図面作成、施工、取替については、取扱販売店または消防設備業者へご相談ください。
ご相談先について確認する →
